Aufgabenstellung

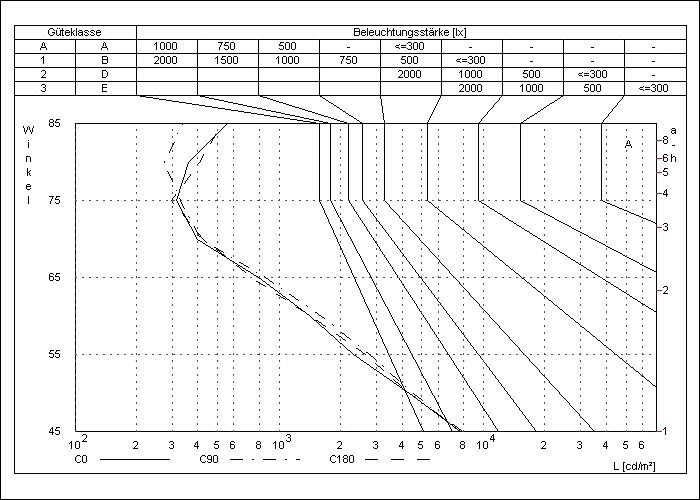

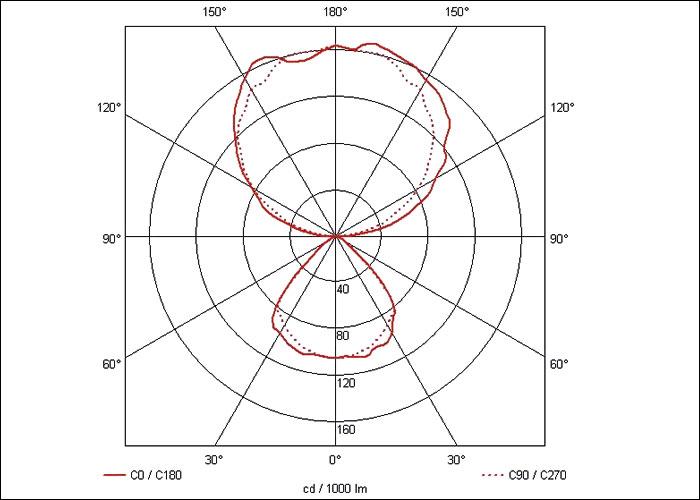

Für ein indirekt-/direktstrahlendes Leuchtensystem war eine Entblendung zu konzipieren und zu verifizieren, die sowohl einen ausreichenden Dirketanteil von ca. 20-30% gewährleistet als auch unter größeren Blickwinkeln die nach EN 12464 maximal zulässigen Blendleuchtdichten einhält. Entsprechend den Anforderungen an ein modernes Design schieden dabei solche Lösungen von vornherein aus, die prinzipiell auf Parabolraster oder Lochblech basieren.

Umsetzung

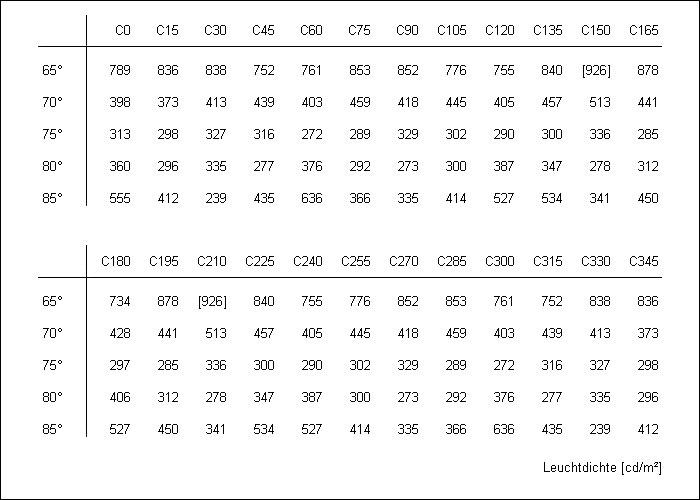

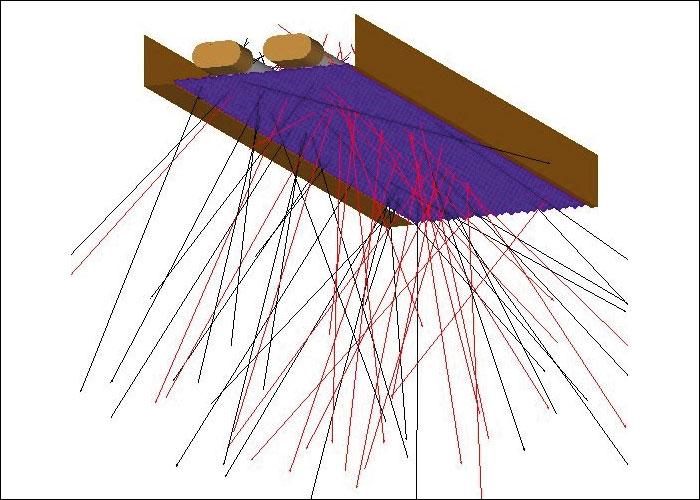

Zur Realisierung bot sich prinzipiell eine Lösung mit Prismenstrukturen an. Mit Hilfe des Simulationstools wurden verschieden strukturierte transparente Prismenblenden hinsichtlich der relevanten Parameter bewertet. Die favorisierte Struktur mit dem größten Potential zur Erfüllung der gestellten Anforderungen wurde danach weiter optimiert, um die Blendleuchtdichten auf das erforderliche Maß zu reduzieren. Die am Ende des Optimierungsprozesses gefundene Entblendungslösung mit den entsprechend begrenzten Blendleuchtdichten konnte auch anhand von Messungen am realen Funktionsmuster bestätigt werden.
