Aufgabenstellung

Im Vorfeld der Werkzeugkonstruktion für eine Spritgussoptik aus PMMA war die exakte Geometrie der Optik zu entwickeln und zu optimieren. Das Ziel bestand darin, mit der Sekundäroptik für Hochleistungs-LED's eine Breitstrahlung von etwa 60° bei möglichst homogener Ausleuchtung zu erreichen. Da die Sekundäroptik im Interesse an ein optisch klares Design keine streuenden Elemente enthalten sollte, wurde besonderes Augenmerk auf die genaue Positionierung zwischen LED und Sekundäroptik gelegt, da sich Lagetoleranzen des Systems sehr empfindlich auf die Homogenität der Ausleuchtung auswirken (Ringbildungen etc.)

Umsetzung

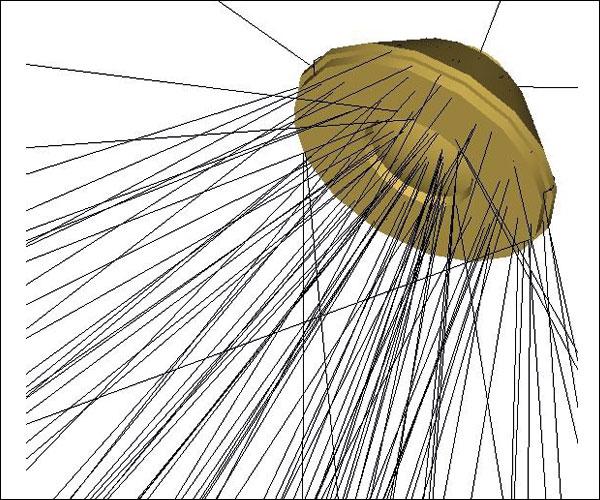

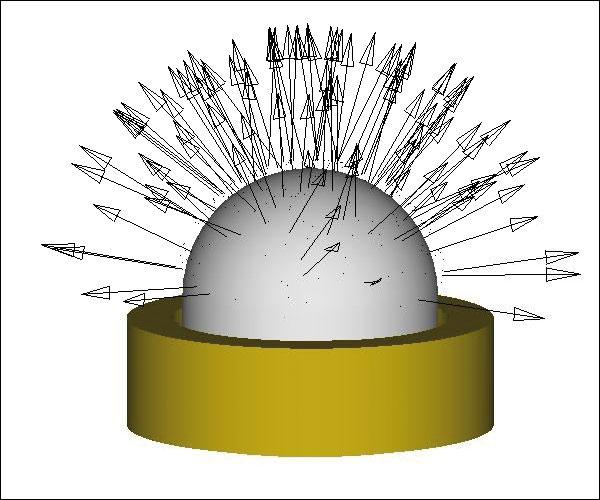

Nach Entwicklung und Simulation der geeigneten Optik-Geometrie unter Verwendung realistischer Strahlenmodelle der LED wurden Lageabweichungen in verschiedenenen Richtungen simuliert, um die Auswirkung auf die Beleuchtungsverteilung zu prüfen und eine optimale Positionierung der LED zu ermitteln.
