Aufgabenstellung

  • Für die Firma ARNO GmbH sollte eine die Prismenstruktur eines Extrusionsprofils für ein Verkaufsdisplay einer namhaften Drogeriekette entwickelt werden. Das Display, welches als Entnahmebox für kleine Artikel ausgeführt wurde verfügt über 8 Produktbilder die möglichst optimal ausgeleuchtet werden sollten.

  • Bei der Berechnung der Prismenstruktur sollte neben den fertigungstechnischen Aspekten auch Design, Blendung und die technischen Parameter wie LED Type, LED Abstände und Lichtströme in der Applikation berücksichtigt werden.


Unsere Leistungen

  • Optikentwicklung

  • Modellerstellung der Leiterplatte als Lichtquelle

  • Modellerstellung Extrusionsprofil ohne Struktur

  • Modellerstellung Extrusionsprofil mit optimierter Struktur

  • Simulation der Ausleuchtung mit und ohne Struktur

  • Datenübermittlung und Berücksichtigung der Fertigungsparameter des Lieferanten

  • Dokumentation


Lösung

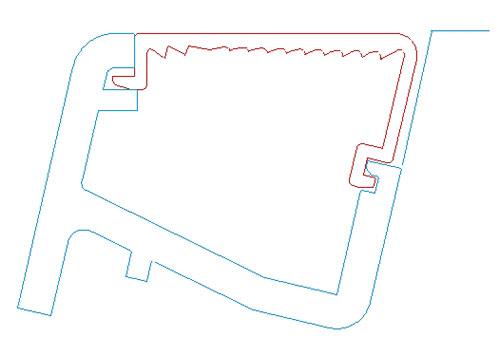

  • Durch eine Veränderung der Prismenwinkel beim gewünschten Design konnte mit Hilfe der Raytracing Simulationssoftware die jeweilig optimale Struktur ermittelt und im Relativvergleich zur strukturlosen Variante bewertet werden.

  • Im Bereich des Optimums wurde nochmals eine Feinoptimierung unter der Berücksichtigung der Fertigungsbelange durchgeführt.

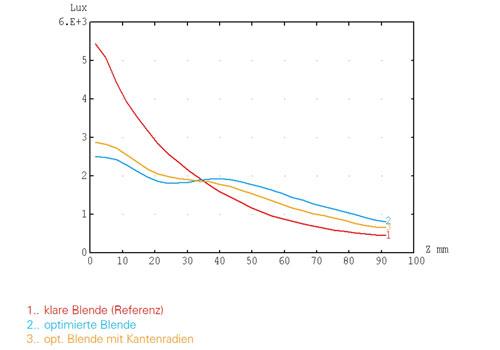

  • Das Verhältnis zwischen maximaler und minimaler Beleuchtungsstärke konnte von etwa 12:1 auf 3:1 signifikant reduziert werden, was sich auch deutlich im visuellen Eindruck wiederspiegelt.
